Краткий ответ: давление воздуха в гидроаккумуляторе должно быть примерно на 10% (на 0,2–0,3 бар) ниже давления включения насоса. Если реле включает насос при 1,5 бар, в баке без воды должно быть около 1,3 бар; при включении на 2,0 бар — 1,7–1,8 бар. Мерить давление нужно только в пустом баке: насос обесточен, вода слита.
Заводская предзакачка у большинства бытовых баков для водоснабжения — около 1,5 бар, но это стартовое значение, а не норма для вашей системы. Ниже разберём, почему важна именно разница с реле, как посчитать нужную цифру, как проверить и подкачать бак и по каким признакам понять, что давление ушло.

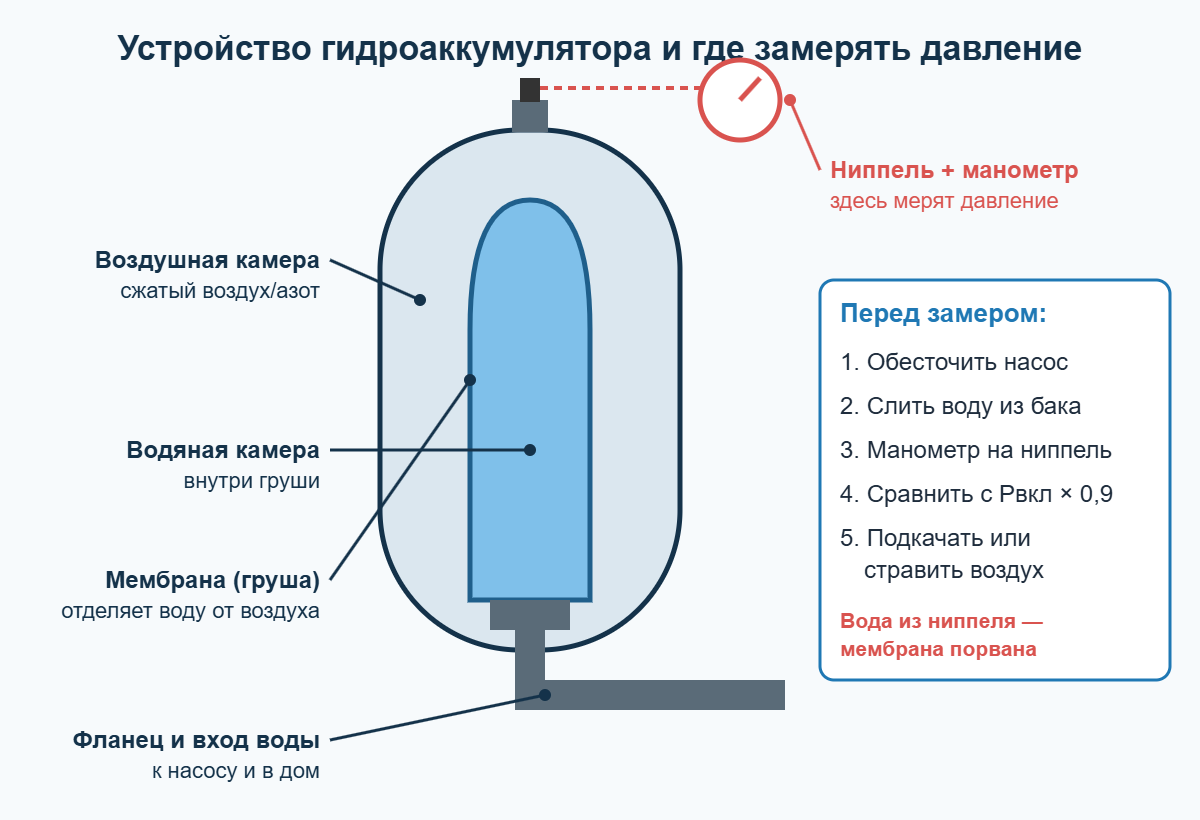

Как устроен гидроаккумулятор
Гидроаккумулятор (мембранный бак) — это стальной корпус, разделённый эластичной мембраной на две камеры. В одной находится вода, в другой — сжатый воздух или азот. Воздух работает как пружина: когда насос нагнетает воду, он сжимается, а когда вы открываете кран, выталкивает воду в систему.
Мембраны бывают двух типов:
- Груша (баллонная мембрана). Вода находится внутри резиновой «груши» и не касается металла корпуса. Воздух — между грушей и стенками. Такую мембрану можно заменить через фланец. Это самый распространённый вариант для насосных станций и скважин.
- Диафрагма (неразборная мембрана). Резиновая перегородка делит корпус на верхнюю и нижнюю половины. Чаще встречается в небольших баках и расширительных баках отопления; при разрыве мембраны обычно меняют весь бак.
Давление воздуха контролируют через ниппель — такой же золотник, как на автомобильном колесе. Обычно он закрыт пластиковым колпачком на торце бака, напротив водяного фланца.
Какое давление должно быть в гидроаккумуляторе и почему
Главное правило — в гидроаккумуляторе давление должно быть привязано к давлению включения насоса. Поэтому на вопрос «какое давление в гидроаккумуляторе правильное» нельзя ответить одной цифрой для всех домов. Производители формулируют его чуть по-разному, но смысл один:
- Джилекс — на 0,1–0,2 бар ниже давления включения (пример: включение 1,4 бар → в баке 1,2–1,3 бар);
- Grundfos — предзакачка равна 0,9 × давление включения, то есть на 10% ниже;
- Reflex и Wilo — на 0,2 бар ниже давления включения (Wilo для насосных установок допускает 0,2–0,5 бар).
На практике для бытовой системы удобно ориентироваться на «минус 10%» или «минус 0,2–0,3 бар». Почему не равно давлению включения? Если воздуха столько же или больше, мембрана в момент включения насоса упирается в пустоту: бак уже отдал всю воду, давление в трубах проваливается раньше, чем насос успевает запуститься. Небольшой остаток воды в баке смягчает старт насоса и бережёт мембрану.
Почему не намного ниже? Чем меньше давление воздуха, тем меньше полезный объём бака: вода заполняет его почти целиком ещё до выключения насоса, мембрана растягивается до предела, а насос включается чаще. Отсюда ответ на вопрос, какое давление должно быть в гидроаккумуляторе: чуть ниже давления включения, но не сильно.
Заводская предзакачка: 1,5 бар — не догма
Большинство бытовых гидроаккумуляторов для воды приходят с завода с давлением воздуха около 1,5 бар, у части моделей — 2 бар и выше (точная цифра указана на шильдике). Это значение подходит для реле с заводской настройкой 1,4–2,8 бар лишь приблизительно: по правилу «минус 10%» для включения на 1,4 бар нужно около 1,25 бар. Поэтому после монтажа давление в гидроаккумуляторе стоит проверить и подогнать под своё реле, а не оставлять как есть.
Формула и пример расчёта
Расчёт делается в два шага: сначала выбирают давление включения насоса, затем от него считают давление воздуха в баке.
Шаг 1. Давление включения. Его должно хватать, чтобы поднять воду до самой высокой точки разбора и обеспечить нормальный напор из смесителя. Ориентировочно: Pвкл ≈ H / 10 + 1, где H — высота верхней точки разбора над баком в метрах, 1 бар — запас на работу смесителей, бытовой техники и потери в трубах. Для одноэтажного дома обычно хватает 1,4–1,5 бар, для двух этажей с душем на втором — 1,8–2,0 бар.
Шаг 2. Давление воздуха. Pвозд = 0,9 × Pвкл (или Pвкл − 0,2…0,3 бар). Результат округляют до 0,1 бар — точнее автомобильный манометр всё равно не покажет.
Пример. Двухэтажный дом, душ на втором этаже на высоте 6 м над баком. Pвкл ≈ 6 / 10 + 1 = 1,6 бар; удобнее взять настройку реле 1,6–3,0 бар. Давление воздуха: 0,9 × 1,6 = 1,44, округляем до 1,4 бар. Значит, заводские 1,5 бар нужно немного стравить.

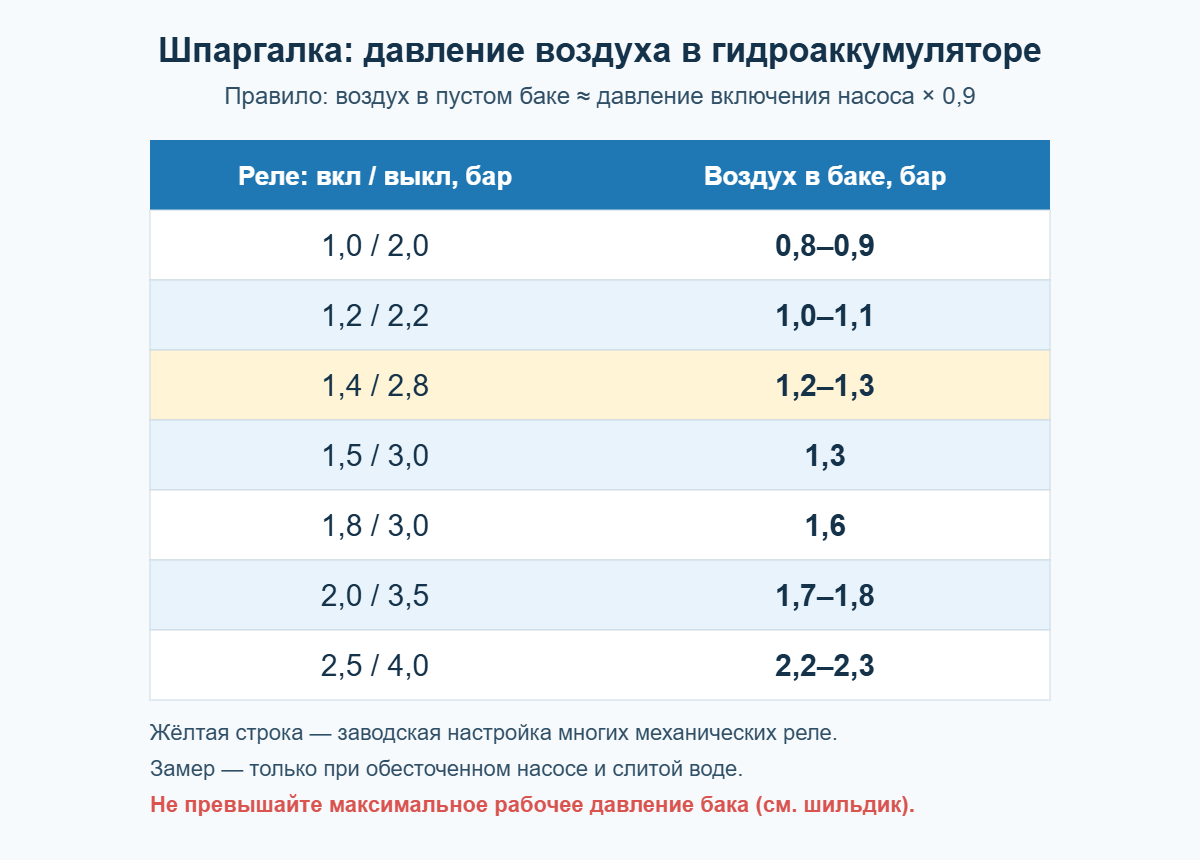

Таблица: давление включения насоса → давление воздуха в баке
| Настройка реле (вкл / выкл), бар | Давление воздуха в пустом баке, бар | Где встречается |
|---|---|---|
| 1,0 / 2,0 | 0,8–0,9 | Одноэтажный дом, слабый насос |
| 1,2 / 2,2 | 1,0–1,1 | Дача, минимум сантехники |
| 1,4 / 2,8 | 1,2–1,3 | Заводская настройка многих реле (например, Italtecnica PM/5) |
| 1,5 / 3,0 | 1,3 | Популярная настройка насосных станций |
| 1,8 / 3,0 | 1,6 | Дом в два этажа |
| 2,0 / 3,5 | 1,7–1,8 | Два этажа, тропический душ, нужен мощный насос |
| 2,5 / 4,0 | 2,2–2,3 | Три этажа или длинные трассы |
Значения в таблице получены по правилу «минус 0,2–0,3 бар / минус 10%». Перед выбором верхней ступени убедитесь, что насос способен развить давление выключения, а бак, реле и трубы рассчитаны на него.
Как проверить давление в гидроаккумуляторе: пошагово
Понадобится манометр со шкалой до 4–6 бар (подойдёт автомобильный, лучше цифровой или с ценой деления 0,1 бар) и ёмкость для воды. Процедура занимает около 15–20 минут.
- Обесточьте насос. Выньте вилку из розетки или выключите автомат насоса в щитке. Просто «подождать, пока насос остановится», нельзя: при сливе воды давление упадёт, и он включится.
- Перекройте подачу в дом, если между баком и потребителями есть кран, — так вы сольёте меньше воды.
- Слейте воду из бака. Откройте ближайший к баку кран или сливной кран на пятиходовом фитинге. Ждите, пока вода не перестанет течь, а манометр системы не покажет ноль.
- Снимите колпачок с ниппеля и приложите манометр. Снимите показание — это и есть давление воздуха в гидроаккумуляторе.
- Сравните с расчётным значением (Pвкл × 0,9). Отклонение до 0,1 бар допустимо.
- Нажмите на золотник на долю секунды. Должен выйти воздух. Если брызнула вода — мембрана повреждена (подробнее ниже).
Мерить давление воздуха в баке с водой бессмысленно: манометр на ниппеле покажет давление в системе, а не предзакачку. Это самая частая ошибка при проверке.
Как подкачать или стравить воздух
Регулировка выполняется на том же пустом баке при обесточенном насосе.
- Если давление ниже нормы — подключите автомобильный насос или компрессор к ниппелю и подкачивайте небольшими порциями, каждый раз проверяя манометром. Встроенный манометр автокомпрессора часто врёт на 0,1–0,2 бар, контрольный замер делайте отдельным прибором.
- Если давление выше нормы — коротко нажимайте на золотник (тонкой отвёрткой или выступом на колпачке манометра) и перепроверяйте после каждого нажатия.
- Наденьте колпачок на ниппель — он защищает золотник от грязи и подтравливания.
- Закройте сливной кран, откройте подачу и включите насос. Дождитесь, пока он наберёт давление и отключится.
- Проверьте цикл: откройте кран и посмотрите по манометру системы, при каком давлении насос включается и выключается. Значения должны совпадать с настройкой реле.
Производители профессиональных баков рекомендуют закачивать азот: он меньше проникает через резину, и давление уходит медленнее. Для бытового бака на 24–100 литров обычного воздуха достаточно, если вы проверяете давление по графику.
Безопасность
- Любые работы с баком и реле — только на обесточенном насосе. Если вскрываете крышку реле давления, отключите автомат: внутри контакты под напряжением 230 В.
- Не превышайте максимальное рабочее давление бака (указано на шильдике, у бытовых моделей обычно 6–10 бар). Давление выключения реле должно быть заметно ниже этого предела.
- Предзакачка не может быть выше давления включения насоса — иначе бак перестанет работать как аккумулятор.
- Не откручивайте фланец и ниппель на баке под давлением.
Как часто проверять давление
Воздух постепенно диффундирует через мембрану и ниппель, поэтому даже исправный бак теряет давление — обычно на несколько десятых бар в год. Джилекс советует проверять давление раз в три месяца, Grundfos — не реже одного раза в год.
Разумный график для частного дома в Подмосковье:
- после монтажа и любой перенастройки реле;
- весной при расконсервации дачи и осенью перед зимним сезоном;
- раз в квартал для дома с постоянным проживанием;
- внепланово — при первых признаках, перечисленных ниже.
Признаки неправильного давления в баке
Давление воздуха слишком низкое (самый частый случай):
- насос включается часто — каждые несколько секунд при открытом кране или даже от слива унитаза;
- стрелка манометра системы «прыгает» от давления включения к давлению выключения за секунды;
- из полного бака при отключённом насосе удаётся слить совсем немного воды;
- щелчки реле и гул насоса слышны постоянно, двигатель перегревается.
Давление воздуха слишком высокое:
- при открытом кране напор резко проседает до включения насоса, затем рывком восстанавливается;
- в трубах слышны удары в момент старта насоса;
- бак набирает мало воды — полезный объём меньше ожидаемого.
Если воздуха в баке нет вовсе, а из ниппеля течёт вода — мембрана порвана. Подкачка здесь не поможет: груша меняется, неразборный бак заменяется целиком.
Связь с реле давления
Гидроаккумулятор и реле давления работают в паре. Реле решает, когда включить и выключить насос, а бак хранит запас воды между этими моментами. Поэтому порядок действий всегда такой: сначала определяете давление включения на реле, потом подгоняете под него воздух в баке.
Если вы перенастроили реле, например подняли включение с 1,4 до 1,8 бар, давление в баке тоже нужно поднять — примерно до 1,6 бар. Разница между включением и выключением у бытовых механических реле обычно 1–1,5 бар; чем она больше, тем больше воды бак отдаёт за цикл и тем реже стартует насос. Подробная настройка реле — тема отдельного материала.
Частые проблемы и решения
| Проблема | Вероятная причина | Что сделать |
|---|---|---|
| Насос включается каждые несколько секунд | Воздух в баке ушёл, давление ниже нормы | Слить воду, проверить и подкачать до Pвкл × 0,9 |
| Из ниппеля идёт вода | Разрыв мембраны | Заменить грушу или бак |
| Давление воздуха падает за 1–2 недели | Травит золотник или микротрещина мембраны | Проверить ниппель мыльным раствором, заменить золотник; если не помогло — мембрану |
| Напор проседает перед включением насоса | Воздуха в баке больше давления включения | Стравить воздух до нормы |
| Удары в трубах при старте насоса | Бак пустеет полностью, завышена предзакачка или мал объём | Скорректировать давление; при нормальном давлении — рассмотреть бак большего объёма |
| Насос не отключается | Давление выключения реле выше возможностей насоса | Снизить давление выключения реле; бак здесь не виноват |
| Манометр на ниппеле показывает давление системы | Замер на баке с водой | Обесточить насос, слить воду, перемерить |
Частые вопросы
Какое должно быть давление в гидроаккумуляторе на 24, 50 или 100 литров?
Объём бака на норму не влияет. Для любого объёма давление воздуха считается от давления включения насоса: примерно на 10% или на 0,2–0,3 бар ниже.
Можно ли проверить давление, не сливая воду?
Нет. С водой в баке манометр на ниппеле покажет давление в системе. Предзакачку меряют только при нулевом давлении воды.
Нужно ли менять давление в баке зимой?
Нет, норма не зависит от сезона. Но если бак стоит в неотапливаемом помещении и дом консервируется, воду из системы и бака нужно слить, чтобы её не разорвало морозом.
Чем подкачивать — автомобильным насосом или компрессором?
Подойдёт и то и другое: ниппель стандартный, автомобильный. Важнее точный контрольный манометр — ошибка в 0,2 бар уже заметно меняет работу системы.
Почему давление в баке постоянно падает?
Небольшая потеря — несколько десятых бар в год — норма. Если давление уходит за недели, травит золотник или повреждена мембрана: проверьте ниппель мыльным раствором и посмотрите, не идёт ли из него вода.
Что будет, если оставить заводские 1,5 бар?
Если насос включается при 1,5 бар и выше, система будет работать, хотя и не оптимально. Если реле включает насос при 1,4 бар или ниже, давление воздуха окажется выше давления включения — появятся провалы напора и рывки при старте насоса.
Итог
Норма давления в гидроаккумуляторе — не фиксированная цифра, а значение на 10% (0,2–0,3 бар) ниже давления включения насоса. Заводские 1,5 бар — лишь отправная точка. Проверяйте давление в гидроаккумуляторе только на пустом баке при обесточенном насосе, делайте это хотя бы раз в сезон и подстраивайте его каждый раз, когда меняете настройку реле. Тогда насос будет включаться реже, напор станет ровным, а мембрана прослужит дольше.
