Коротко: радиаторы отопления располагают под окнами из-за конвекции. Нагретый у радиатора воздух становится легче и поднимается вверх вдоль окна, образуя тёплую завесу. Холодный воздух, который остывает у стекла и стекает вниз, тут же попадает в этот поток, нагревается и тоже уходит вверх. Так в комнате запускается круговорот: тёплый воздух идёт к потолку и в дальнюю часть помещения, остывший возвращается по полу к радиатору — и самое холодное место, окно, прогревается в первую очередь.
Ниже — подробнее о том, почему радиаторы отопления располагают под окнами с инженерной точки зрения: физика процесса, что требуют строительные нормы, на какой высоте и с какими отступами вешать прибор и когда от правила «батарея под окном» можно отступить.
Ответ для школьника: почему радиаторы водяного отопления располагают под окнами
Этот вопрос есть в учебнике физики в теме «Конвекция». Короткий ответ, который подойдёт для урока:
- Тёплый воздух имеет меньшую плотность, чем холодный, поэтому поднимается вверх, а холодный опускается вниз. Это и есть конвекция.
- Окно — самое холодное место комнаты. Воздух у стекла охлаждается и стекает к полу.
- Радиатор под окном нагревает этот холодный воздух сразу. Тёплый поток поднимается вдоль стекла и не даёт холоду «расползтись» по полу.
- Воздух в комнате начинает двигаться по кругу, и всё помещение прогревается равномерно.
Отсюда же ответ на соседний вопрос — почему радиаторы водяного отопления располагают внизу, а не под потолком. Если поставить прибор наверху, тёплый воздух так и останется под потолком: подниматься ему некуда, перемешивания не будет, а у пола останется холодно.
Физика процесса: конвекция и тепловая завеса
Радиатор отдаёт тепло двумя способами: излучением и конвекцией. У панельных стальных, алюминиевых и биметаллических приборов основная доля тепла передаётся именно конвекцией — то есть через нагретый воздух, который движется по комнате. Поэтому место установки для них важнее, чем кажется.

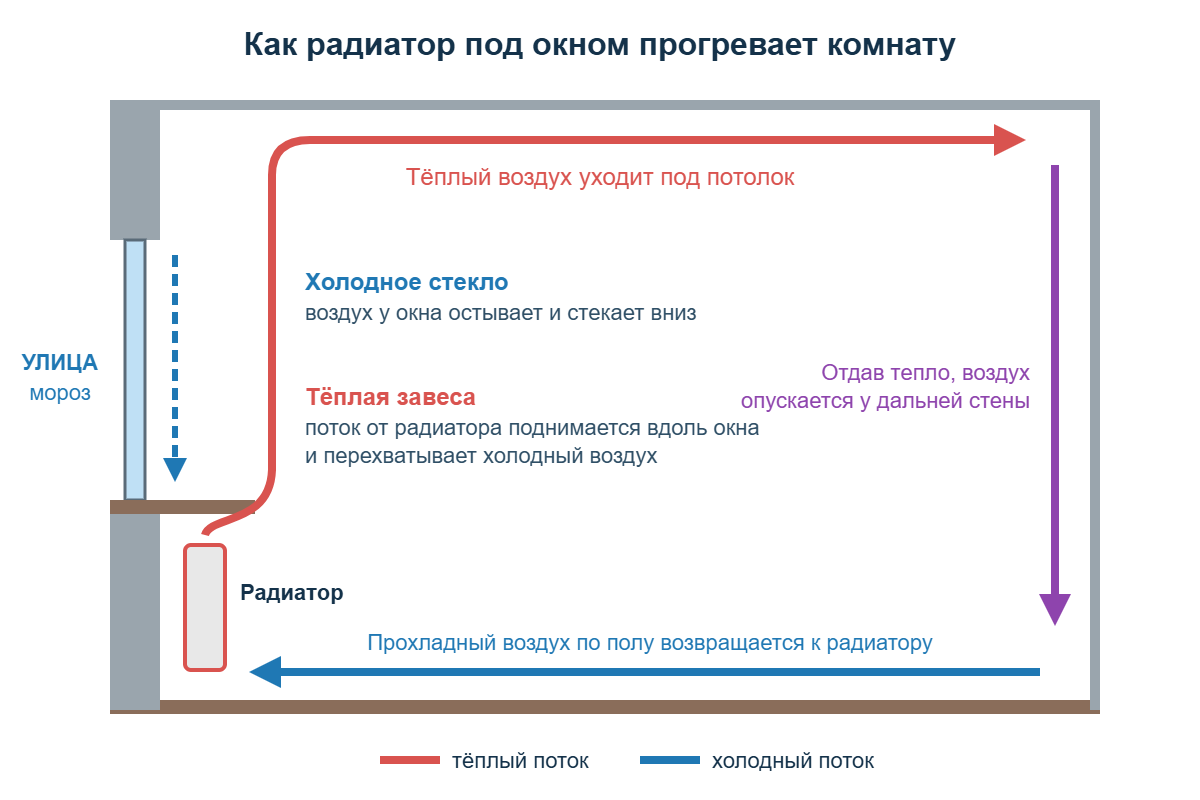

Как движется воздух в комнате
- Воздух у пола затягивается под радиатор, проходит между пластинами и рёбрами и нагревается.
- Нагретый поток поднимается вдоль окна, огибает подоконник и уходит к потолку.
- Под потолком тёплый воздух растекается к противоположной стене, отдавая тепло стенам, мебели и людям.
- Остывший воздух опускается и по полу возвращается к радиатору. Цикл повторяется.
Одновременно у самого окна идёт второй, «вредный» поток: стекло холоднее воздуха в комнате, воздух у него охлаждается и стекает вниз. Если под окном нет радиатора, этот холодный «водопад» растекается по полу — появляется ощущение сквозняка, хотя окно закрыто. Радиатор под окном встречает этот поток, нагревает и разворачивает вверх. Инженеры называют это тепловой завесой.
Точка росы: почему без радиатора окна «плачут»
В воздухе комнаты всегда есть водяной пар. Если поверхность холоднее определённой температуры — точки росы, — пар конденсируется на ней каплями. При +20 °C и относительной влажности 40–50 % точка росы составляет примерно +6…+9 °C. Внутренняя поверхность стекла и особенно откосы в мороз легко остывают ниже этого значения.
Тёплый поток от радиатора подогревает стекло и откосы, поднимая их температуру выше точки росы. Поэтому радиаторы водяного отопления располагают под окнами ещё и для защиты от конденсата: без обдува на стекле появляется влага, на откосах — сырость и плесень, а в сильный мороз — наледь на нижней части стеклопакета.
Что говорят нормы
Размещение под окнами — не только традиция, но и требование норм. В действующем СП 60.13330.2020 «Отопление, вентиляция и кондиционирование воздуха» (п. 6.4.6) сказано, что отопительные приборы в жилых зданиях следует размещать под световыми проёмами (окнами или комбинациями окон) или в непосредственной близости от них — в местах, доступных для осмотра, ремонта и очистки.
О длине прибора нормы говорят так:
- В медицинских, детских дошкольных и общеобразовательных организациях, домах-интернатах для престарелых и инвалидов длину прибора принимают максимально возможной, чтобы перекрыть ширину окна (СП 60.13330.2020).
- Предыдущая редакция, СП 60.13330.2012, задавала конкретные цифры: не менее 75 % длины светового проёма для таких учреждений и не менее 50 % — для жилых и общественных зданий. Для частного дома и квартиры эти 50 % до сих пор используют как нижнюю границу, а комфортным считают 70–75 % ширины окна.
Монтажные отступы задаёт СП 73.13330.2016 «Внутренние санитарно-технические системы зданий» (п. 6.4.3): радиаторы всех типов устанавливают на расстоянии не менее 60 мм от пола, 50 мм от нижней поверхности подоконной доски и 25 мм от поверхности штукатурки стен, если другие размеры не указаны изготовителем. В детских и лечебных учреждениях — не менее 100 мм от пола и 60 мм от стены.

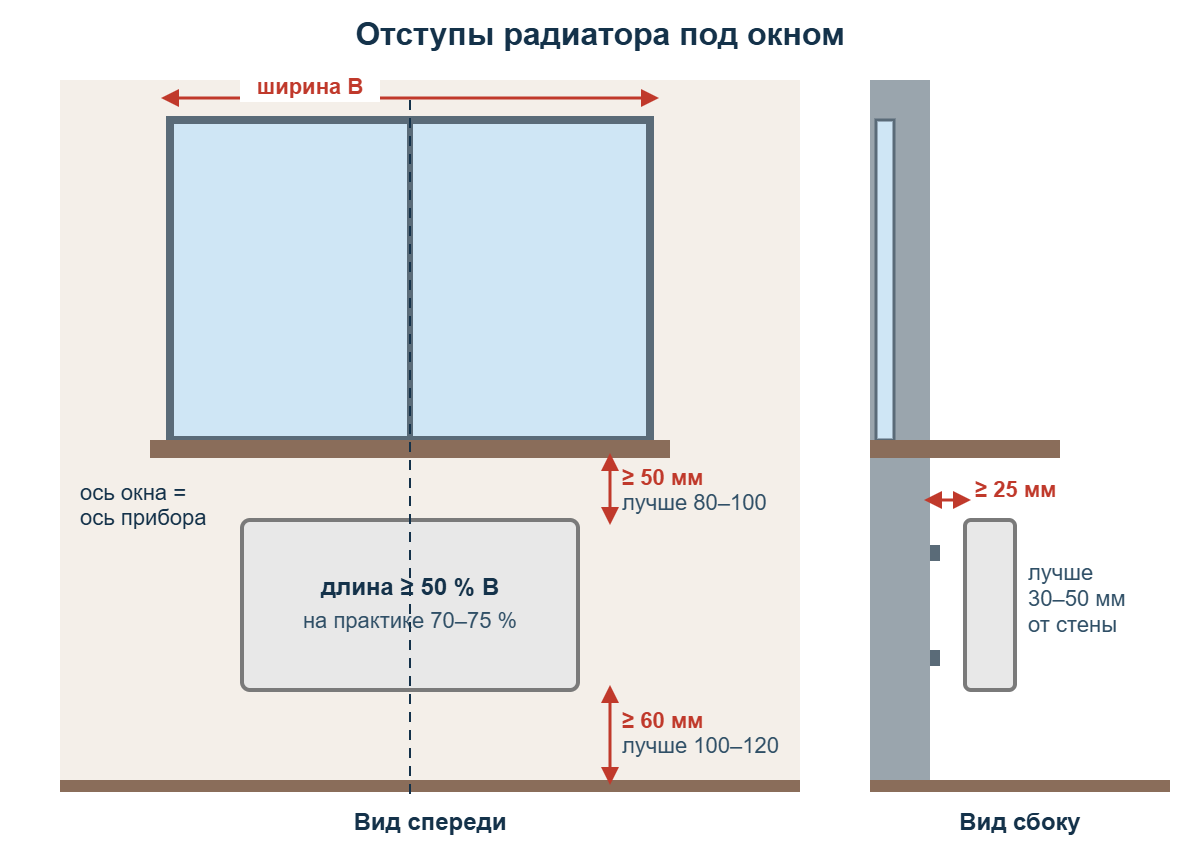

Правила установки: отступы радиатора под окном
Цифры из СП — это минимум. Чтобы прибор отдавал паспортную мощность, производители панельных и секционных радиаторов в инструкциях обычно рекомендуют зазоры больше нормативных. Точные значения для вашей модели смотрите в паспорте: по СП 73.13330 указания изготовителя имеют приоритет.
| Параметр | Минимум по СП 73.13330.2016 | Рекомендуемо на практике | Зачем |
|---|---|---|---|
| От пола до низа радиатора | 60 мм (100 мм в детских и лечебных учреждениях) | 100–120 мм | Свободный забор холодного воздуха снизу, удобная уборка |
| От верха радиатора до подоконника | 50 мм | 80–100 мм | Тёплый поток не упирается в подоконник |
| От стены до задней поверхности | 25 мм (60 мм в детских и лечебных учреждениях) | 30–50 мм | Конвективный канал за прибором, место для кронштейнов |
| Длина радиатора | Не менее 50 % ширины окна (СП 60.13330.2012, для жилья) | 70–75 % ширины окна | Завеса перекрывает большую часть стекла |
| Положение по горизонтали | — | Ось прибора совпадает с осью окна | Равномерный обдув стекла и откосов |
Как разметить место под радиатор
- Найдите середину оконного проёма и проведите от неё вертикальную линию вниз — это ось радиатора.
- Измерьте высоту от чистового пола (с учётом будущей стяжки, плитки или ламината) до низа подоконника.
- Отнимите от неё отступ до пола (100–120 мм) и до подоконника (80–100 мм). Остаток — максимальная высота прибора.
- Подберите радиатор по расчётной мощности и этой высоте. Длину — не меньше половины ширины окна, лучше 70–75 %.
- Разметьте кронштейны по шаблону из инструкции производителя с учётом зазора от стены 30–50 мм.
- Проверьте уровнем горизонталь: небольшой уклон допустим только тот, что указан производителем для удаления воздуха.
Что будет, если поставить радиатор у глухой стены
Технически радиатор будет греть и на внутренней стене, но комната станет менее комфортной. Тёплый поток поднимется у глухой стены, а у окна останется холодный нисходящий поток, который ничто не перехватывает. Типичные последствия:
- Сквозняк у пола. Холодный воздух от окна стекает и растекается по полу — ноги мёрзнут даже при нормальной температуре на уровне головы.
- Неравномерная температура. У радиатора жарко, у окна прохладно, разница по высоте комнаты увеличивается.
- Конденсат и плесень. Стекло и откосы не подогреваются, на них чаще выпадает влага.
- Перерасход тепла. Чтобы компенсировать холодную зону, приходится сильнее «крутить» термостат.
- Потеря полезной стены. Зона под окном всё равно мало пригодна для мебели, а стена с радиатором — занята.
Почему радиаторы водяного отопления расположены под окнами практически во всех типовых домах — именно поэтому: так прибор работает в паре с главным источником теплопотерь, а не против него.
Когда допустимо иначе
Правило «под окном» не абсолютное. Норма прямо допускает размещение «в непосредственной близости» от проёма, а в ряде ситуаций классический радиатор под окно просто не встанет.
| Ситуация | Решение | На что обратить внимание |
|---|---|---|
| Панорамное остекление до пола | Внутрипольные конвекторы вдоль остекления | Конвектор закладывают в стяжку на этапе черновых работ; глубина пола должна это позволять. Для холодного климата чаще берут модели с вентилятором |
| Панорамные окна, нет запаса по высоте пола | Низкие напольные конвекторы или низкие радиаторы у остекления | Высота прибора около 20–30 см, ставят как можно ближе к стеклу |
| Дом с тёплым полом | Водяной тёплый пол как основное отопление | Перед большими окнами шаг укладки труб делают меньше (краевая зона) или добавляют конвектор |
| Комната без окон (санузел, гардеробная, кладовая) | Прибор на любой удобной стене, полотенцесушитель | Важно лишь соблюдать отступы и доступ для обслуживания |
| Дополнительный прибор в большой комнате | Второй радиатор у наружной стены или в холодном углу | Основной прибор всё равно остаётся под окном |
Для современных энергоэффективных окон с низким коэффициентом теплопередачи нисходящий поток слабее, и требования к завесе мягче. Но в московском климате с морозами ниже −20 °C отказаться от прибора у окна без замены другим решением (конвектором, краевой зоной тёплого пола) не стоит.
Частые ошибки
Даже правильно размещённый радиатор легко «выключить» неудачными решениями в интерьере. Вот что мешает конвекции чаще всего.
| Ошибка | Чем плохо | Как исправить |
|---|---|---|
| Широкий подоконник полностью перекрывает радиатор | Тёплый поток упирается в доску и не доходит до стекла, окно потеет | Подоконник с вентиляционной решёткой над прибором или увеличить зазор до подоконника |
| Плотные шторы до пола перед радиатором | Тепло остаётся между шторой и окном, комната недогревается, стекло перегревается снизу и запотевает сверху | Шторы до подоконника или на 10–15 см выше пола и отступом от прибора |
| Глухой декоративный экран или короб | Нарушается циркуляция, теплоотдача падает, термостат «видит» ложную температуру | Экран с открытым верхом и низом, большой площадью решётки; термоголовка с выносным датчиком |
| Радиатор слишком низко у пола | Мало воздуха засасывается снизу, скапливается пыль, сложно убирать | Поднять до 100–120 мм от чистового пола |
| Прибор вплотную к стене | Нет конвективного канала за радиатором, греется стена, а не комната | Кронштейны с зазором 30–50 мм; на наружной стене — теплоотражающий экран за прибором |
| Короткий радиатор под широким окном | Края окна не обдуваются, по бокам — холодные потоки и конденсат на откосах | Длина 70–75 % ширины окна или два прибора |
| Мебель вплотную к радиатору | Диван или стол блокирует поток, у пола холодно | Оставить свободное пространство перед прибором |
Про экраны есть и нормативная деталь: СП 60.13330.2020 (п. 6.4.11) требует, чтобы при декоративных экранах или неудобном доступе терморегулятор радиатора имел термоголовку с выносным датчиком. Иначе датчик «варится» в горячем воздухе под экраном и закрывает клапан раньше, чем комната прогреется.
Частые вопросы
Почему радиаторы отопления располагают под окнами, а не у противоположной стены?
Окно — главный источник теплопотерь и холодного нисходящего потока. Радиатор под ним перехватывает холодный воздух, создаёт тепловую завесу и запускает циркуляцию по всей комнате. У противоположной стены прибор греет воздух, но холод от окна свободно стекает на пол.
Можно ли ставить радиатор не под окном?
Да, если окна нет или под ним невозможно разместить прибор. Нормы допускают размещение рядом с проёмом. При панорамном остеклении применяют внутрипольные конвекторы или тёплый пол с уплотнённой краевой зоной.
На какой высоте от пола вешать радиатор?
Не ниже 60 мм от пола по СП 73.13330.2016, на практике — 100–120 мм от чистового пола. Если производитель в паспорте указывает другие размеры, ориентируйтесь на них.
Каким должен быть радиатор по ширине относительно окна?
Не короче половины ширины проёма — такую границу задавала редакция СП 60.13330.2012 для жилых зданий. Оптимально 70–75 % ширины окна, а в детских и медицинских учреждениях — максимально возможной длины.
Сильно ли экран на батарее снижает теплоотдачу?
Зависит от конструкции. Глухой короб с маленькими прорезями заметно ухудшает конвекцию, а экран с открытым верхом и решёткой по всей фронтальной части почти не мешает. Если экран всё же нужен, выбирайте максимально «дышащий» и ставьте термоголовку с выносным датчиком.
Почему окна потеют, хотя радиатор стоит под окном?
Чаще всего тёплый поток не доходит до стекла: мешает широкий подоконник, плотные шторы или глухой экран. Другие причины — высокая влажность в помещении при слабой вентиляции и слишком короткий прибор, который не обдувает края окна.
Итог
Почему радиаторы отопления располагают под окнами — вопрос физики: конвекция поднимает тёплый воздух вдоль холодного стекла, перехватывает нисходящий холодный поток и запускает циркуляцию по комнате. Это убирает сквозняк у пола, защищает окно от конденсата и требуется нормами (СП 60.13330.2020). При монтаже соблюдайте отступы — от пола 100–120 мм, до подоконника 80–100 мм, от стены 30–50 мм — и выбирайте прибор длиной 50–75 % ширины окна. При панорамном остеклении заменяйте классический радиатор внутрипольным конвектором или тёплым полом, а над прибором не ставьте глухих экранов и не закрывайте его шторами.
